Centrifugál szivattyú

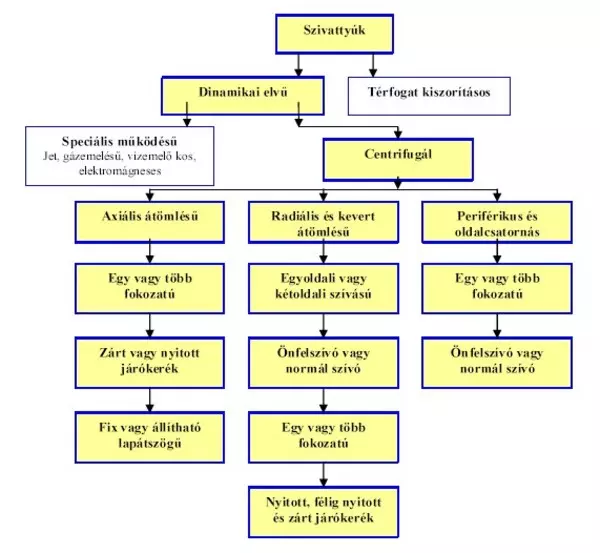

A szivattyúk működési elvüket tekintve két fő csoportra oszthatók: a térfogat kiszorításos és a dinamikai elven működő szivattyúkra. Ebben a fejezetben a dinamikai elven működő centrifugál szivattyúkat mutatjuk be.
Olajkenésű vákuum szivattyú
| |
Főbb előnyök:
• Folyadék viszkozitás 500 cSt-ig |
 |
 |
| olajkenésű vákuum szivattyú | A forgórész a csúszólapátokkal |
Zagyszivattyú
 |
| zagyszivattyú |
Egyfokozatú csigaházas, vízszintes tengelyű, ipari centrifugálszivattyú. Kifejezetten ipari célalkalmazásokra fejlesztett szivattyú, kútfúrási célra nem alkalmas.
Alkalmazás: Darabos, szilárd hordalékot tartalmazó szennyvíz, mésztej, iszap szállítására.
Alumínium ipari zagy szállítására nem alkalmazható.
Hordószivattyú
-
ballonok, hordók és tartályok ürítésére
-
elektromotoros (Ex is) és levegőmotoros hajtások
-
centrifugál, membrán és excentrikus csiga szivattyúcsövek
-
átfolyás mérők, csapoló pisztolyok
-
900-3000 mm benyúlási hosszak
-
240 l/min, 8 bar teljesítményekig
-
szerkezeti anyagok: PP, alumínium, saválló acél, PVDF
 |
 |
| Hordóürítés elektromos szivattyúval | Excentrikus csiga hordószivattyúk sűrű és viszkózus anyagokra |
Merülő szivattyú
-
merülő szivattyúk szennyezett és szennyvizekre
-
száraz telepítésű szennyvízszivattyúk
-
darabolós merülő szennyvízszivattyúk
-
Ex kivitelű merülő szennyezett és szennyvízszivattyúk
-
4500 m3/h, 72 m teljesítményekig
-
szerkezeti anyagok: öntöttvas, műanyag, saválló acél
-
kompakt szennyvíz átemelő berendezések
-
merülő keverők, áramlás generátorok
 |
||
| merülő szivattyú | ||
 |
 |
 |
| WC mögé szerelhető darabolós átemelő | Tartályos szennyvíz szivattyúk | Komplett szennyvízátemelő berendezés |
 |
 |
| Mobil, nedves beépítés | Fix, nedves beépítés |
 |
 |
| Száraz, vízszintes beépítés | Száraz, függőleges beépítés |
Excentrikus csigaszivattyúk jellemzői
|
A PCM Moineau excentrikus csigaszivattyúk főbb jellemzői és előnyei 1. Önfelszívás A PCM Moineau szivattyúk a hőmérséklettől és az atmoszférikus nyomástól függően képesek a vizet max. 8, 5 m-ről felszívni, de a kenéshez szükséges megfelelő mennyiségű folyadékot biztosítani kell az állórész és a forgórész között, teljesen szárazon indítani nem szabad.2. Térfogatkiszorításos szállítás A szállítómagasság (nyomás) független a fordulatszámtól, míg a szállított folyadékmennyiség közvetlenül arányos azzal.3. Folyadékáramlás A PCM Monieau szivattyúk a gördülő csiga elvnek köszönhetően állandó, pontos, ismételhető, egyenletes előre beállítható folyadékáramlást biztosítanak.4. Megfordíthatóság A standard kivitelű PCM Monieau szivattyúk forgásiránya megfordítható. A szivattyúk mindkét irányban egyforma hatásfokkal működnek.5. Nem pulzáló folyadékáramlás A kiömlő folyadékáram nem pulzál.6. Koptató és viszkózus termékek szállítása A PCM Monieau szivattyúk alkalmasak koptató és viszkózus anyagok szállítására (1 000 000 cP viszkozitásig)7. Szemcsés anyagok szállítása A PCM Monieau szivattyúk alkalmasak szemcsés, szilárd részecskéket tartalmazó anyagok szállítására.8. Alacsony (kis) folyadéksebesség A PCM Monieau szivattyúk mérsékelik a kényes termékek deformálódásából eredő veszteségeket.9. Nincs szükség elzáró szelepekre A PCM Monieau szivattyúk használatánál nincs szükség szívó vagy nyomóoldali elzárószelepek alkalmazására.10. A szükséges NPSH A szükséges NPSH értéke alacsonyabb, mint más forgó szivattyúknál.11. Az excentrikus csigaszivattyúk működési határai A szállított folyadék kémiai összetételének összhangban kell lennie az elasztomer (állórész) anyagával.
|
